Productos

sistema de techo solar trapezoidal

El sistema de techo trapezoidal está diseñado con una gran flexibilidad tanto para el sistema solar de techo comercial como residencial. Diseño de rieles patentado e innovador, componentes estándar, abrazadera altamente premontada, todo lo anterior hace que la instalación sea simple. Ahorre su tiempo y costo de instalación.
  • Artículo No.:

    HQ-TR01
  • Pago:

    T/T
  • origen del producto:

    Xiamen,China
  • Puerto de embarque:

    Xiamen
  • Plazo de ejecución:

    7-10 days
  • Brand:

    HQ Mount
  • Model No.:

    HQ-R-TIN
  • Certification:

    ISO,SGS
  • Material:

    AL6005-T5
pregunta ahora
Detalles del producto

sitio de instalación techo de metal inclinado

altura del edificio hasta 20m

velocidad máxima del viento 60 m / s

carga de nieve hasta 1.4kn / m2

normas jis c8955: 2011 y como / nzs 1170

material sus304 & amp; al 6005-t5

color natural

anticorrosivo anodizado

garantía 12 años de garantia

duratiom mas de 20 años

lista de componentes


Trapezoidal solar Roofing System

descripción general de los componentes del sistema

1. inter abrazadera
2. pinza final
3. carril
4. conector
5. gancho
Trapezoidal solar Roofing System

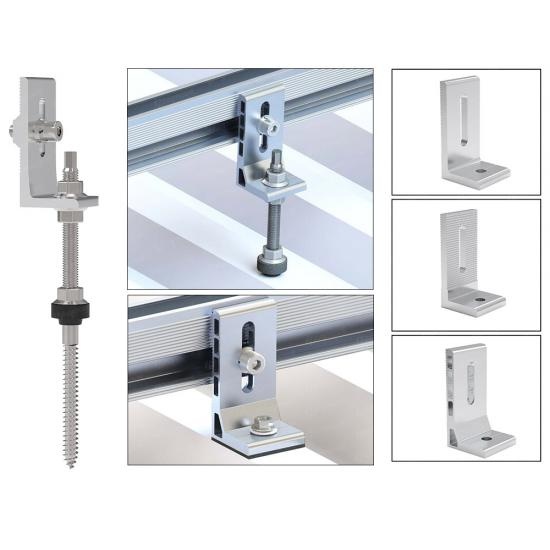

l pies de instalacion


- El borde superior del techo trapezoidal debe tener una longitud mínima de 20 mm.
- Se sugiere fijar el panel solar con ¼ de la longitud total del panel entre el borde final.
y ferrocarril.
- El espacio entre dos paneles solares es idealmente de 17 mm en dirección de ancho.
Trapezoidal solar Roofing System

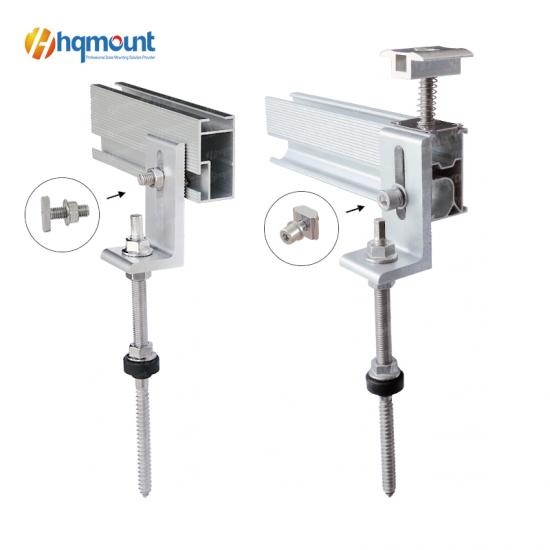

fije el riel a l pies

Trapezoidal solar Roofing System

a. enchufe el perno a través del surco de l pies.

segundo. coloque el perno en el ranura de carril, gire el perno para enganchar el surco.

do. apriete el perno para fijar el carril, asegúrese de que la marca en la parte inferior del tornillo es vertical al surco.



Instalación de dos carriles con conector. Trapezoidal solar Roofing System


do onnect dos rieles juntos, deslice el conector en La parte trasera de los rieles preensamblados a medio camino. hacia el lado, luego fije firmemente con cuatro piezas de tornillo autorroscante .
