Soporte de techo plano para montaje solar ajustable en techo

montaje de techo plano solar

montaje de techo plano de montaje hq Fue diseñado para satisfacer las necesidades de los ángulos de inclinación ajustables.

Los ángulos de inclinación ajustables disponibles hacen que el sistema obtenga la mejor eficiencia.

Características del soporte de techo plano solar:

Sistema de montaje en la azotea 1.flexible

2. Ahorros significativos.

3. compatibilidad del módulo de alta

4. precio más bajo y competitivo.

5.alta resistencia y resistencia al óxido.

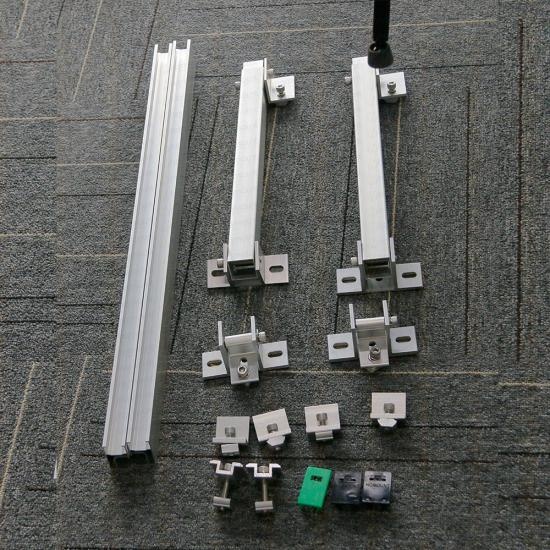

detalles de productos

ap plegamiento	tejado plano	pv moudle	enmarcado
diseño	paisaje y retrato	altura del edificio	hasta 20m
ángulo del azulejo	fijo, 10-60 °	velocidad del viento	Hasta 88 m / s (316.8 kmh / 196.9 mph)
material	Aluminio anodizado 6005t6, acero inoxidable 304,410.	estándar	como / nzs1170.2: 2011, jis c 8955: 2011

herramientas

instrucciones de instalación

De acuerdo con el ángel de instalación práctica, determine la ubicación de cada soporte de base, las dimensiones s.

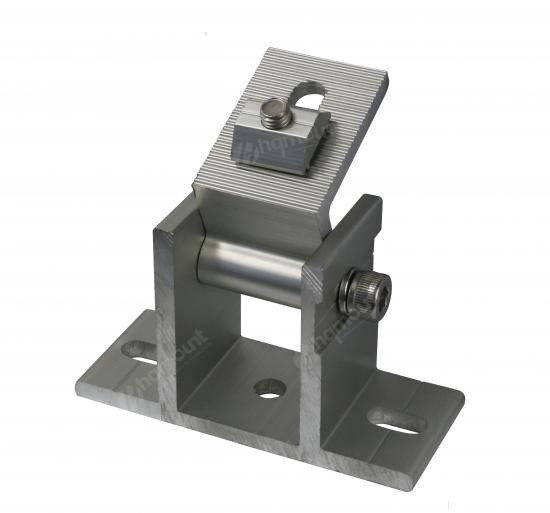

Los soportes de la base delantera están premontados.

Instale el soporte de la base delantera en el techo, fíjelo con tornillos.

instalación de riel frontal

1. enchufe el perno a través del ranura de fijación.
2. coloque el perno en el ranura de carril, gire el perno para enganchar el surco.
3. apriete el perno para fijar el carril, asegúrese de que la marca en la parte inferior del tornillo es vertical al surco.

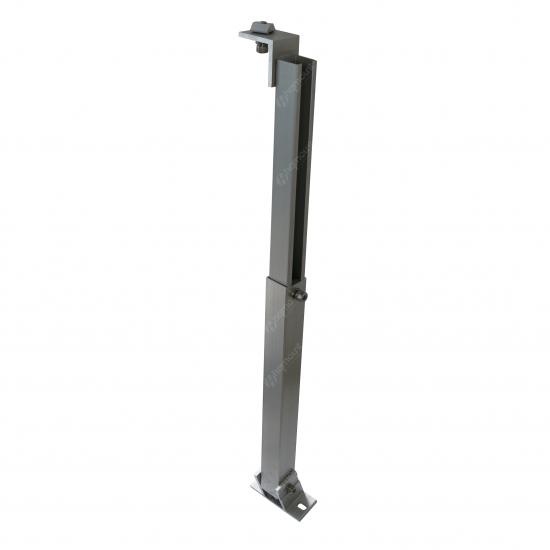

El soporte trasero está premontado.

fije el panel solar al riel con la abrazadera interna y la abrazadera final.

1. deslice el panel contra el panel instalado, luego sujetar la abrazadera inter.

2. Deslice la abrazadera del extremo firmemente contra el panel y ajústela. debe haber un margen de d = 25mm –30mm.

Detalles de la instalación de la abrazadera.

1. Coloque el perno en la ranura del riel.

2. Deslice el tornillo a la posición Cerca del panel solar. contratar La cabeza del tornillo con ranura.

3.Fasten el inter, asegúrese de que el marca en la parte inferior del perno Es paralelo al borde del solar. panel.

Detalles de instalación de la pinza final.

1. poner el tornillo en la ranura de carril.

2. deslice el perno a la posición Cerca del panel solar. contratar La cabeza del tornillo con ranura.
3. sujetar la abrazadera final, hacer seguro que la marca en la parte inferior de el tornillo es paralelo al borde al panel solar.
