Tornillo de tierra de anclaje solar – La base confiable para plantas de energía solar

Tornillo de tierra de anclaje solar – La base confiable para plantas de energía solar

Q235B / Q355 • HDG 80μm • Diámetros 48–114mm • Longitudes 1.6–3.5m • Personalización disponible

Clave Características

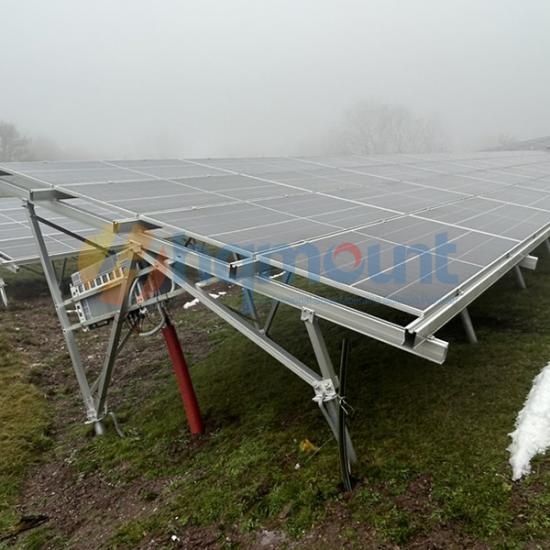

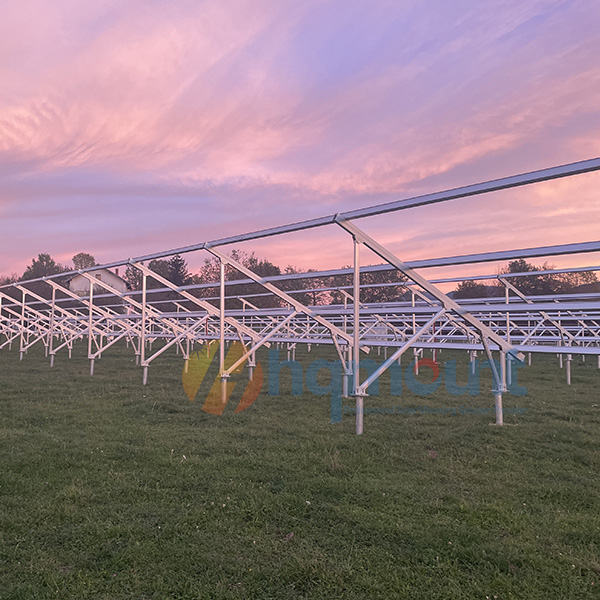

• Base para sistemas solares Plantas

La base principal para sistemas de montaje fotovoltaico en suelo: rápida, confiable y rentable.

• Fácil Instalación

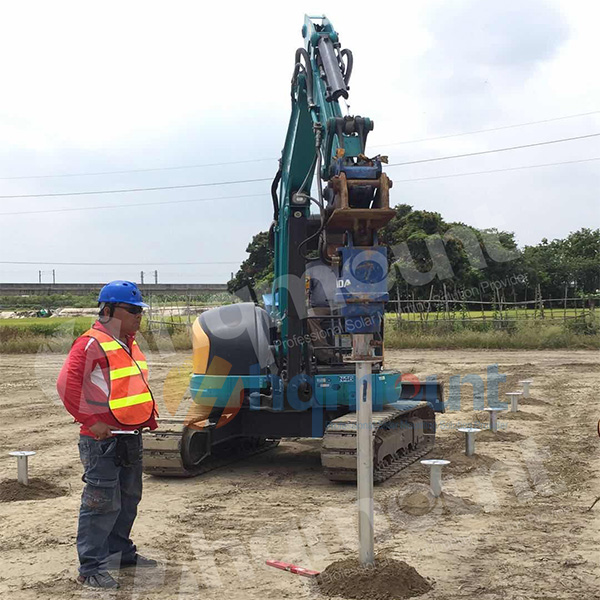

Se introduce en el suelo mediante una máquina perforadora. En suelo duro rocoso, preperfore y vierta hormigón para una fijación segura.

• Múltiples Longitudes

Fijo estándar 1.6m hoja pequeña; longitudes personalizadas de 2m, 2.5m, 3m, 3.5m según el valor N del suelo y los requisitos de viento.

• Múltiples Diámetros

Estándar 76mm; también disponible 48mm, 60mm, 89mm, 114mm.

• Opciones de Opciones

Q235B estándar, Q355 bajo solicitud.

• Superficie Protección

Galvanizado en caliente galvanizado (HDG) estándar de 80μm, 100μm bajo solicitud – vida útil de más de 25 años.

• Personalización

Tamaño de brida (180mm, 200mm, 220mm), forma de la cabeza, hoja tipo, longitud – todo personalizable según su proyecto.

• Tipos Disponibles

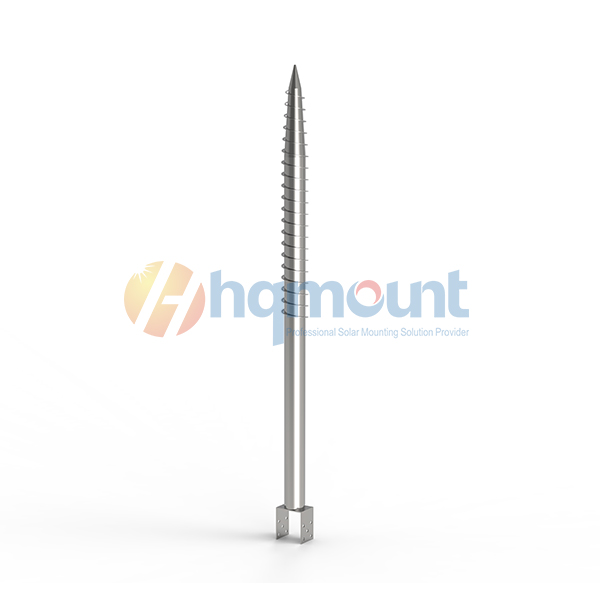

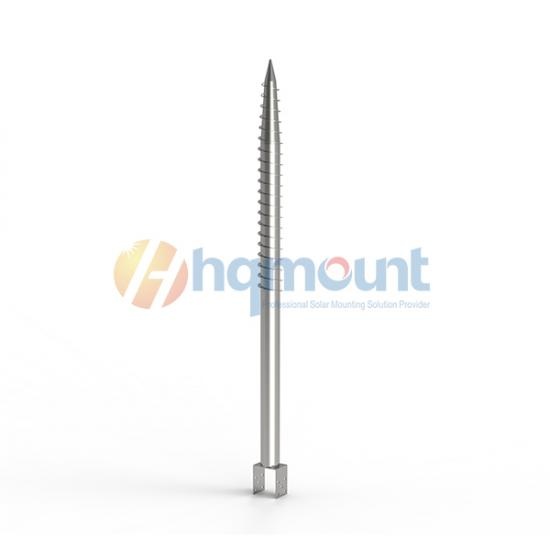

Con placa o sin ella; hojapequeña o grande (para suelos blandos como arena, playa, vertedero); ajustable para terrenos irregulares; cabeza en forma de U según solicitud.

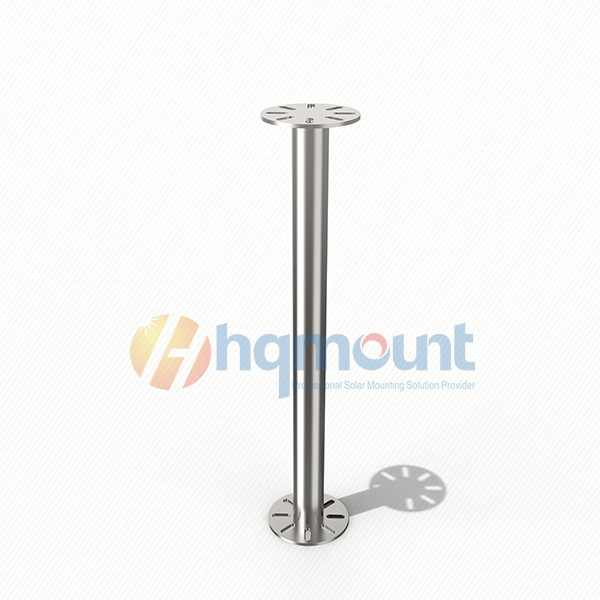

Tipos por brida

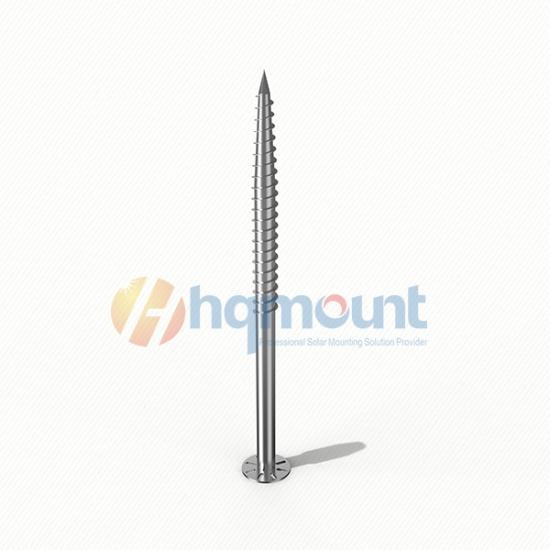

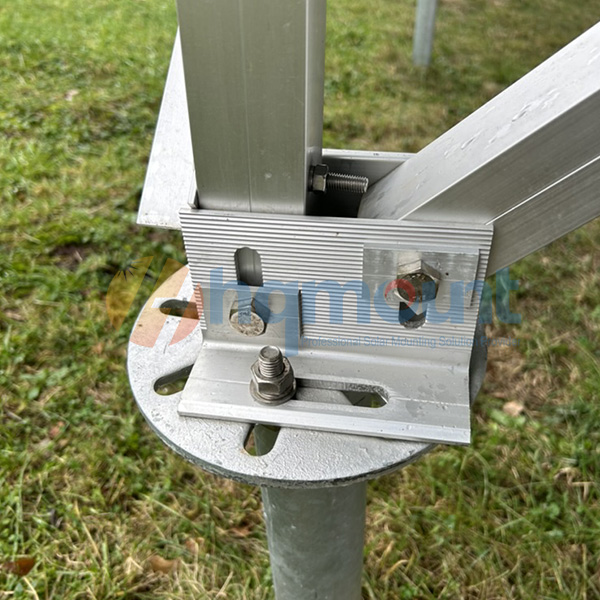

Parte superior con brida (con placa): El más común, ampliamente utilizado – cuenta con una brida perforada previamente para conexiones atornilladas

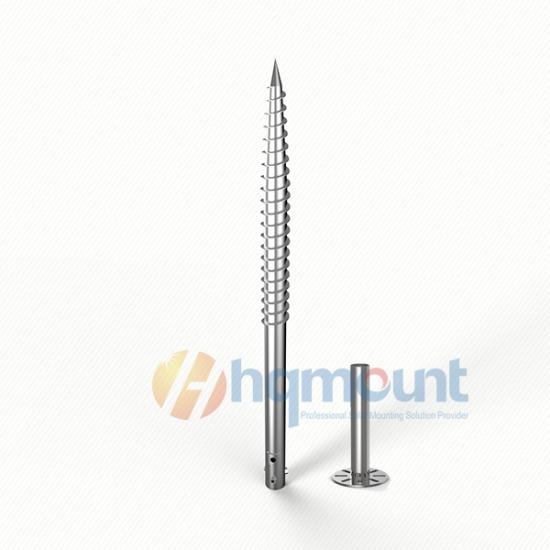

Parte superior de tubo (sin placa): Soldado simétricamente con 3 o 6 pernos M12 (M16 bajo solicitud) en la parte superior

Brida estándar Tamaños (diámetro de 76mm)-180mm – grosor de 8mm/200mm – grosor de 8mm (el más común, 8 orificios alargados radiales – opción predeterminada)/220mm – grosor de 10mm

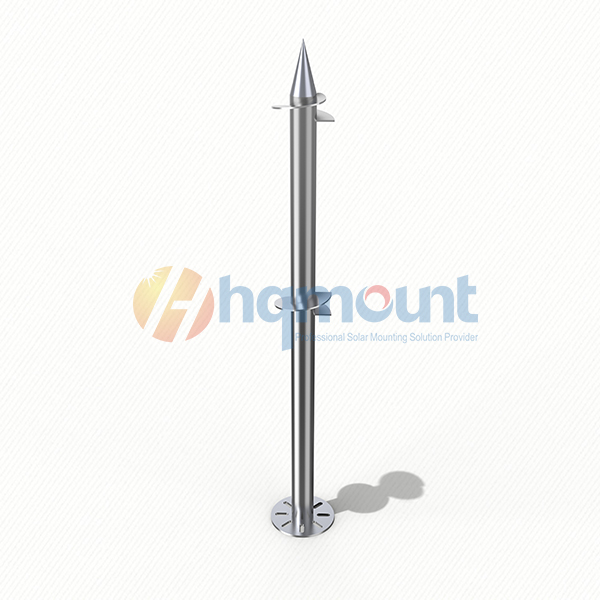

Tipos por Hoja / Hélice

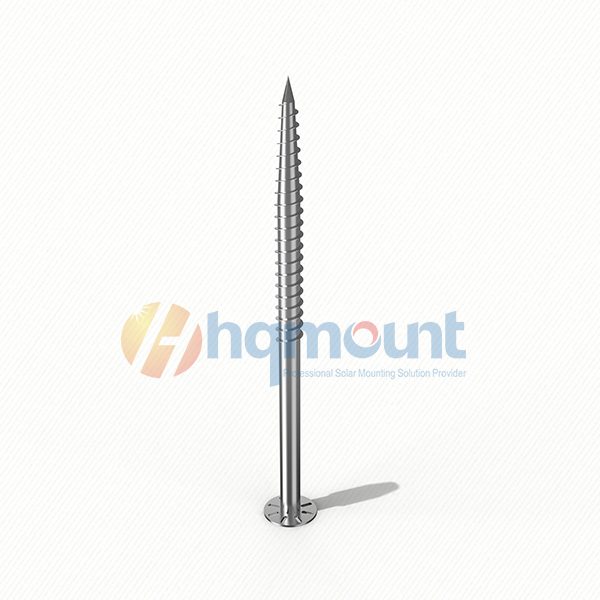

Hoja pequeña: ancho de 10mm, grosor de 2mm – estándar del mercado, el más común

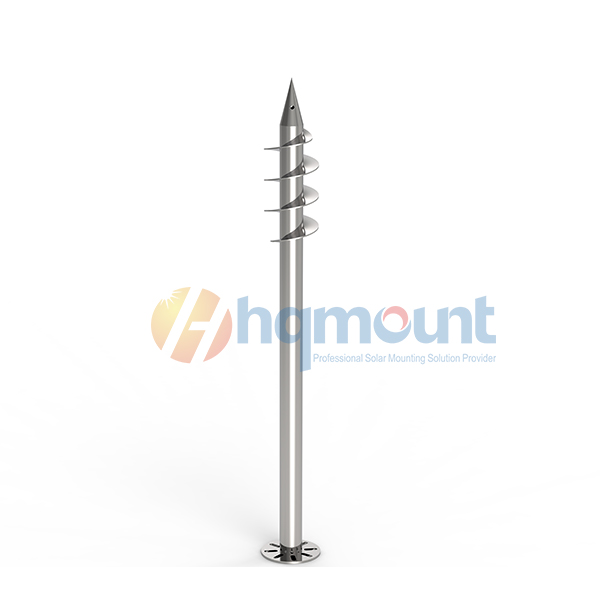

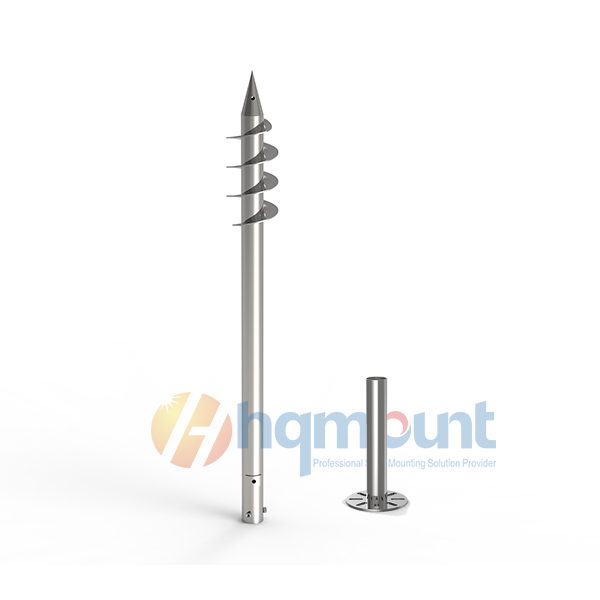

Hoja grande: diámetro exterior de 176mm, 200mm, 250mm – para suelos blandos como arena, playa, vertedero, zonas agrícolas

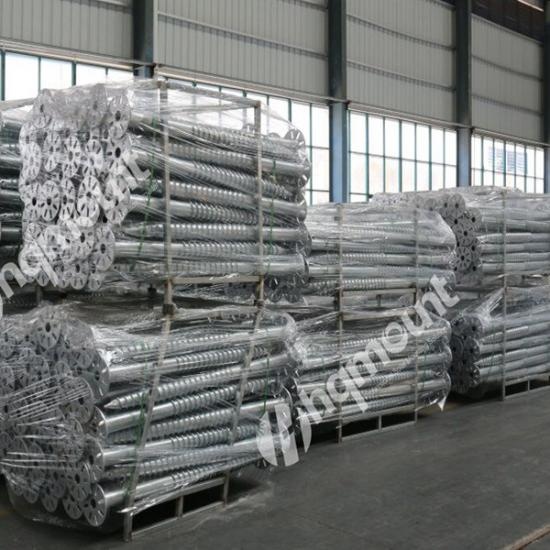

• FabricanteFabricante

Precios directos de fábrica, full control de calidad y entrega rápida.

• Garantía de calidad – Montaje directo desde la sede central

MateInspección de materia prima:Q235B / Q355 certificado con informes de pruebas del molino

Calidad de soldadura: Hélices soldadas con precisión para un rendimiento constante

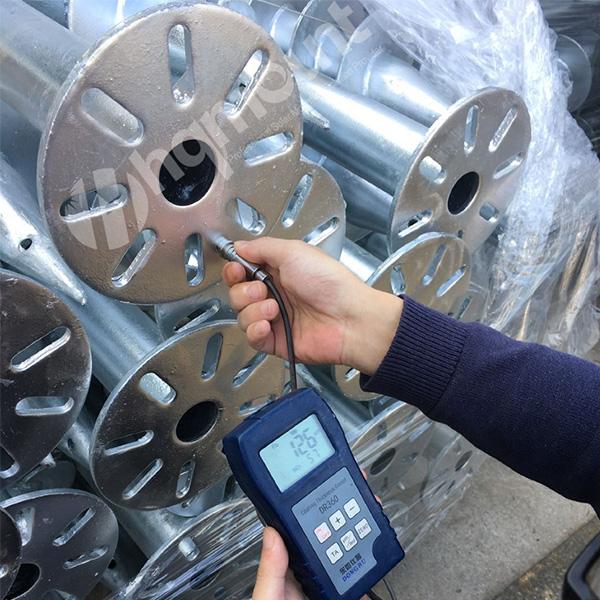

Verificación del recubrimiento HDG:Prueba de espesor (promedio de 80 μm, puntos mínimos comprobados con promedio de 3 puntos)

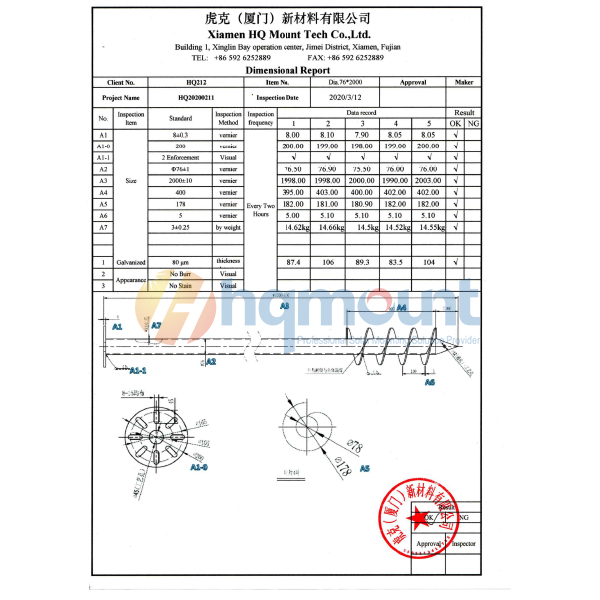

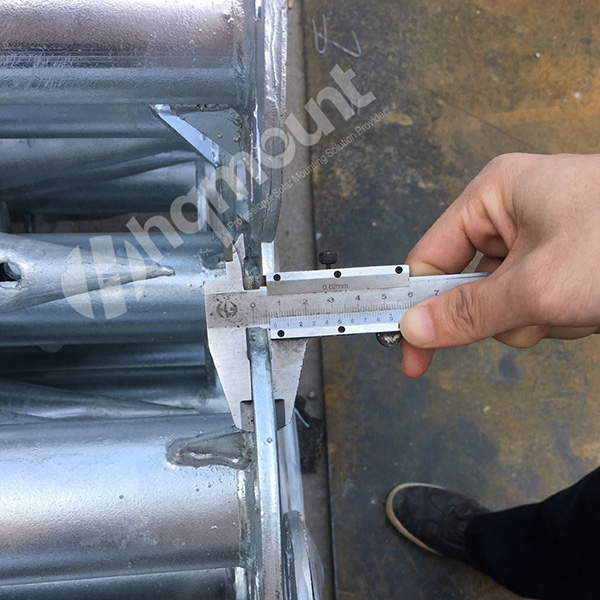

Inspección dimensional:Diámetro, longitud, tamaño de brida y diámetro de hélice verificados en su totalidad

• Adecuación del suelo

Suelos adecuados: arcilla suelo, suelo arenoso

• No adecuado:

Permafrost / suelo congelado: No se puede utilizar durante los períodos de congelación; se requiere construcción estacional

Suelos con valor N muy bajo: Los suelos con N=1 aún pueden utilizar tornillos de tierra, pero la cantidad requerida aumenta drásticamente, haciendo que el costo sea prohibitivo

Zonas con grandes rocas / cantos rodados: No se recomiendan. Para zonas con rocas pequeñas, se pueden soldar brocas de aleación a la cabeza del tornillo

• Capacidad de extracción

La capacidad de extracción se evalúa en dos niveles:

1. El tornillo en sí: La resistencia a la tracción del tornillo; valores de diseño disponibles bajo solicitud

2. Interacción tornillo + suelo:

Proyectos pequeños: Basados en valores de experiencia

Proyectos medianos: Calculados según los valores N proporcionados por el cliente

Proyectos grandes: Selección calculada + pruebas de extracción en el sitio requeridas

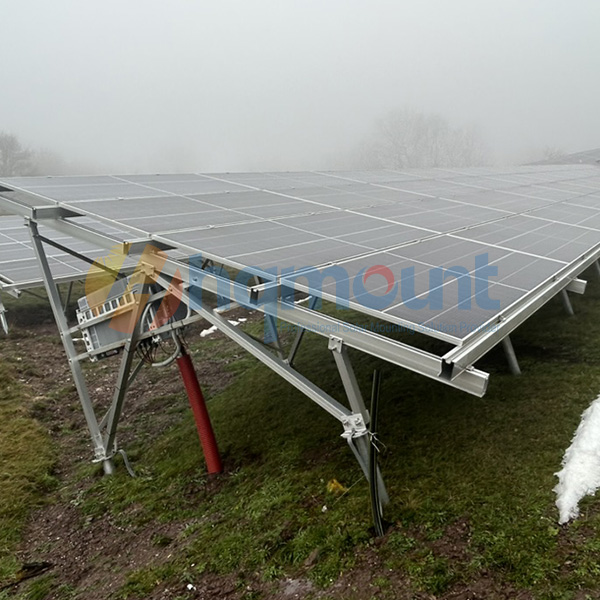

Necesita unSoporte para planta de energía solar Soporte con detalles de tornillos de tierra
