En los sistemas solares fotovoltaicos (PV), la conexión a tierra es fundamental no solo para la seguridad sino también para el rendimiento y la longevidad de la instalación. Entre los diversos componentes de conexión a tierra, el terminal de tierra/terminal de conexión a tierra y el clip de conexión son dos elementos esenciales. Si bien ambos sirven para la conexión eléctrica y la conexión a tierra, cada uno tiene funciones y métodos de instalación distintos. Este artículo proporciona una mirada en profundidad a cómo funcionan los terminales de tierra y los clips de unión dentro de los sistemas fotovoltaicos y sus respectivas aplicaciones.

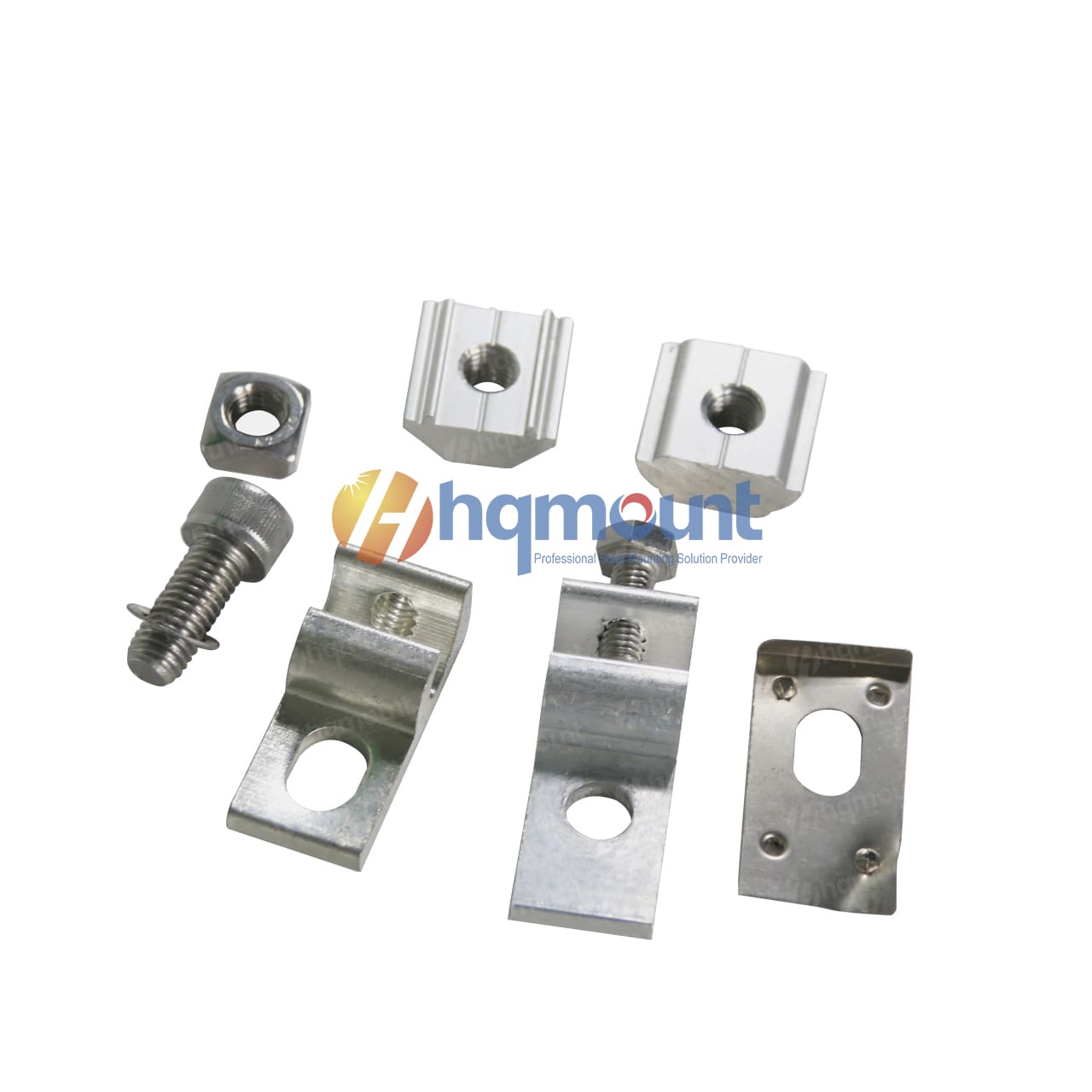

¿Qué es un terminal de tierra/terminal de conexión a tierra?

Un terminal de tierra o terminal de conexión a tierra es un conector metálico que se utiliza para conectar cables del sistema eléctrico a tierra. Normalmente conectado a estructuras de montaje solar, paneles u otros componentes metálicos, el terminal de conexión a tierra dirige de forma segura la corriente no deseada a tierra, lo que garantiza que el sistema esté conectado a tierra y minimiza los riesgos de descarga eléctrica y daños al equipo. El terminal de conexión a tierra sirve como punto final en un sistema de conexión a tierra, trabajando con cables de conexión a tierra y pernos de seguridad para garantizar una conductividad eléctrica segura desde todo el panel solar hasta el suelo.

En sistemas fotovoltaicos, las funciones clave de un terminal de conexión a tierra incluyen:

Camino de corriente: Redirige el exceso de corriente a tierra, protegiendo el equipo eléctrico y evitando descargas eléctricas.

Control de interferencia electromagnética (EMI): Reduce la EMI, mejorando la estabilidad eléctrica del sistema.

Protección de equipos: protege el sistema de rayos y corrientes de falla, extendiendo la vida útil de los componentes.

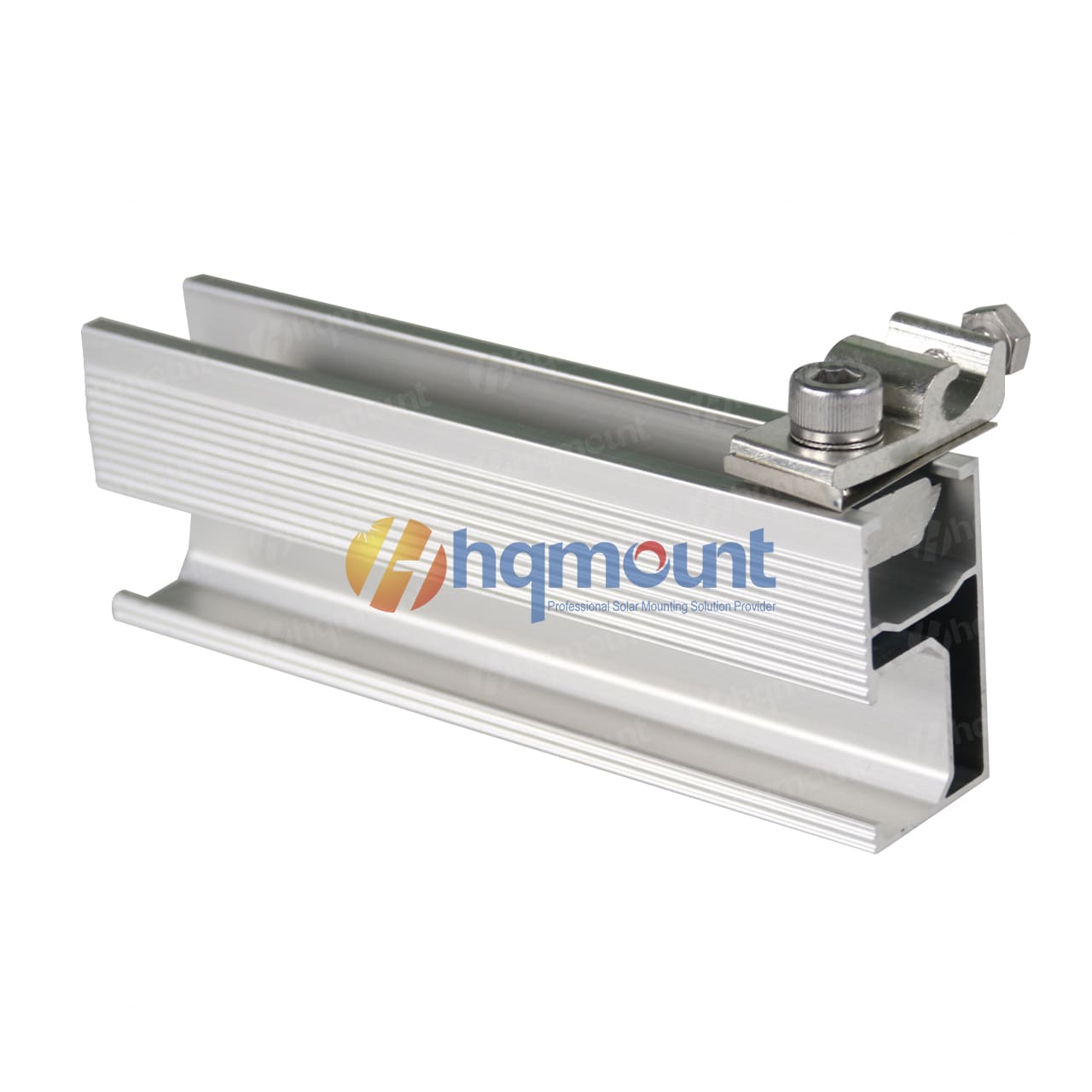

¿Qué es un clip adhesivo?

El Bonding Clip es una abrazadera especializada diseñada para establecer caminos conductores entre los paneles solares y la estructura de montaje. Los clips de unión suelen tener dientes afilados que penetran la oxidación de la superficie de los componentes metálicos, creando un contacto directo de metal con metal entre paneles y bastidores. Esto elimina la necesidad de medidas adicionales de conexión a tierra entre paneles y bastidores, simplificando la instalación y minimizando la interferencia por diferencias de potencial.

Las funciones principales de los clips adhesivos incluyen:

Conductividad eléctrica entre componentes: Garantiza la continuidad eléctrica entre el panel solar y la estructura de montaje, mejorando la eficiencia de la conexión a tierra.

Facilidad de instalación: Los clips de unión eliminan la necesidad de cables de conexión a tierra adicionales, lo que ahorra materiales y tiempo de instalación.

Estabilidad del sistema: Reduce las diferencias de potencial, asegurando un flujo de corriente estable dentro del sistema.

¿Cómo funcionan juntos los terminales de tierra y los clips de unión?

En instalaciones solares, las terminales de tierra y las clips de conexión se utilizan a menudo en conjunto para lograr una protección completa de la conexión a tierra. Los clips de unión proporcionan conexiones conductoras locales entre los paneles y los bastidores, lo que garantiza la continuidad eléctrica interna dentro del sistema, mientras que el terminal de conexión a tierra conecta toda la configuración a tierra, formando una red de conexión a tierra integral.

Esta combinación garantiza tanto la estabilidad eléctrica interna como la protección a nivel del suelo para todo el sistema fotovoltaico.

Accesorios de montaje y componentes de conexión a tierra de alta calidad de HQ Mount

Como empresa dedicada a proporcionar soluciones de montaje solar eficientes y seguras, HQ Mount ofrece una gama completa de accesorios de montaje y componentes de conexión a tierra, incluidos terminales de tierra/terminales de conexión a tierra y varios clips de unión, todos diseñados para adaptarse a diversas necesidades de instalación solar. Nuestros productos cumplen con los estándares de seguridad internacionales y están diseñados para durar, lo que los hace ideales para uso a largo plazo en entornos complejos.

Para cualquier necesidad de montaje solar, no dude en contáctenos. Estamos aquí para brindarle soluciones de instalación profesionales y confiables.
