¿Alguna vez se ha retrasado un proyecto solar importante porque los soportes de montaje no encajaban o porque una estructura fotovoltaica falló prematuramente?

¿Cómo pueden los EPC solares y los desarrolladores de proyectos de paneles solares reducir el riesgo de su cadena de suministro?

1. El Plan de Confianza: Verificación del Informe de Diseño Estructural Solar

Por qué es importante: El soporte del panel solar es un componente fundamental para la seguridad. Un diseño de montaje solar sin verificar representa el mayor riesgo para la integridad del proyecto.

Cómo HQ Mount ejemplifica esto: Ofrecemos un paquete completo de diseño técnico de montaje solar como parte de nuestro servicio, con cálculos claros del sistema de montaje solar para que el cliente y el ingeniero lo revisen antes de que comience la producción.

2. La base de la longevidad: certificación de materia prima y recubrimiento avanzado

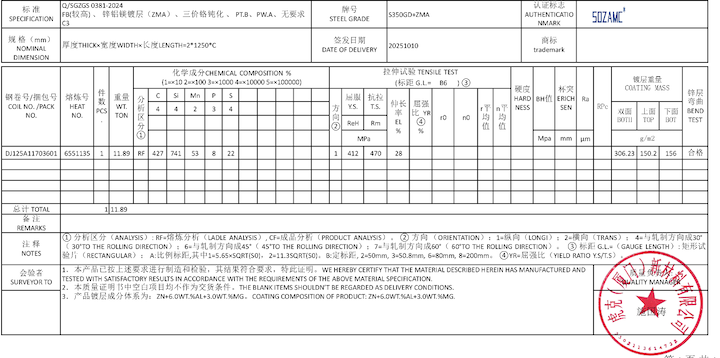

Este es un informe de MTC de la reciente entrega del HQ Mount para sistema de montaje solar de acero

En este informe, la resistencia al rendimiento es de 412 Mpa y la resistencia a la tracción es de 470 Mpa, el recubrimiento de MG es de 3,0 % en peso y el recubrimiento es de 306,23

Todos los datos de prueba son mucho mayores que la solicitud de material estándar.

Cómo Montura del cuartel general Ejemplo de esto: utilizamos acero de primera calidad con trazabilidad completa y especificamos un revestimiento ZAM275 de alto grado con el contenido óptimo de Mg, respaldado por informes de pruebas de niebla salina. mi superando las 4.000 horas hasta el óxido rojo.

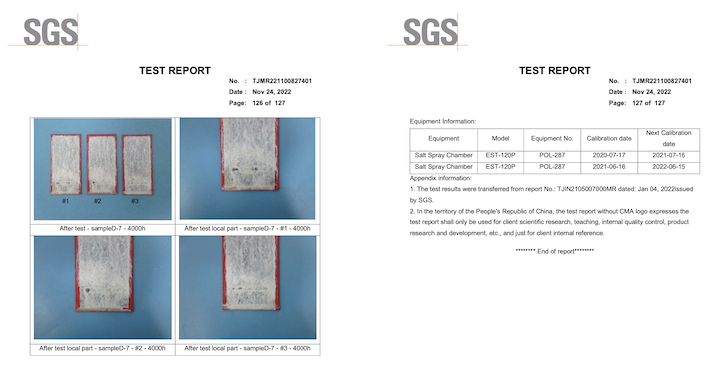

Se trata de una prueba de niebla salina para la materia prima ZAM de una de las entregas recientes de HQ Mount con 4000H por parte de SGS.

3. La precisión de la instalación: comprobación de la precisión dimensional y la compatibilidad

Por qué es importante: Un pequeño error en la alineación de los orificios o en la longitud del soporte, multiplicado por miles de piezas, genera demoras masivas en la construcción, trabajos forzados de repetición y costos exorbitantes.

Qué inspeccionar:

Inspección del Primer Artículo (FAI): Antes de la producción en masa, solicite una FAI completa de un soporte de muestra. Mida cada dimensión crítica.

Dimensiones clave: Verifique los diámetros de los orificios, el centrado de los orificios, las distancias de paso entre los orificios y las longitudes generales del perfil con los dibujos aprobados.

Compatibilidad entre piezas: ensamble las conexiones de muestra del soporte solar (por ejemplo, atornille un soporte a una sección de riel) para garantizar un ajuste perfecto sin una alineación forzada.

Herramientas: pregunte al fabricante de soportes solares si utiliza maquinaria CNC de precisión y plantillas con control de calidad, que son esenciales para la consistencia del lote.

Cómo HQ Mount lo ejemplifica: Nuestra producción controlada por CNC y los controles de calidad por etapas garantizan que la tolerancia dimensional se mantenga dentro de ±1 mm. Recibimos con agrado y facilitamos las visitas de inspección designadas por el cliente para las inspecciones de fábrica (FAI) y preenvío.

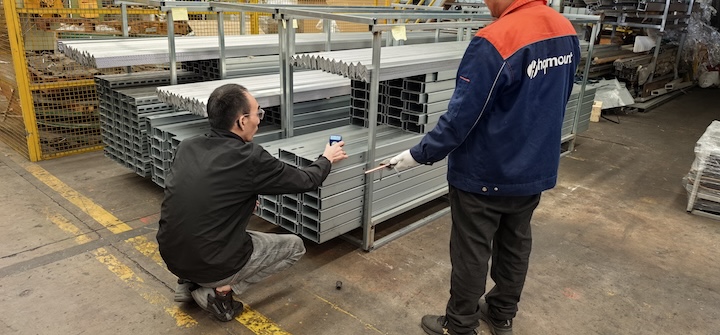

Esta es una inspección de control de calidad designada por el cliente antes del envío final.

4. El guardián de la resistencia: auditoría del espesor y la fabricación del material

Por qué es importante: Sustituir acero más delgado es una táctica común de reducción de costos que compromete directa y peligrosamente el factor de seguridad de toda la estructura.
Qué inspeccionar:

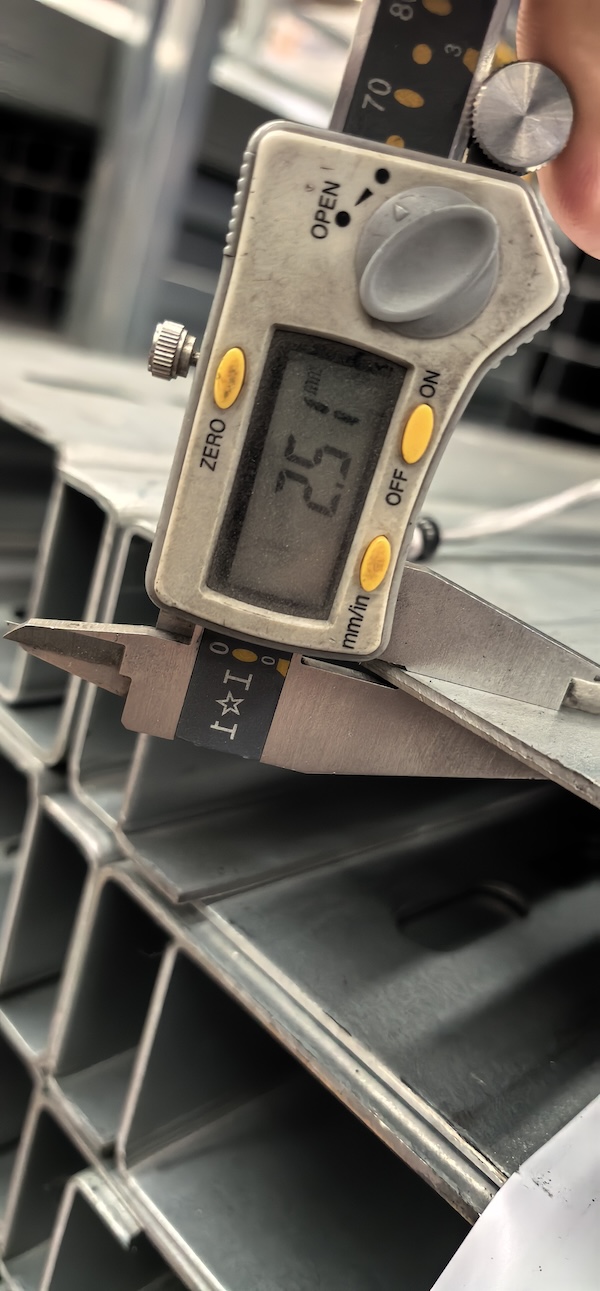

Tome muestras aleatorias de los componentes y utilice el calibre para verificar que el espesor real del material coincida con las especificaciones de diseño (por ejemplo, el acero de 2,5 mm debe ser de 2,5 mm, no de 2,35 mm).

Calidad de la soldadura: Inspeccione las soldaduras para verificar su consistencia, penetración completa y ausencia de grietas o porosidad. Una soldadura deficiente crea puntos críticos de tensión.

Rectitud y planitud: verifique si hay deformaciones o dobleces visibles debido al proceso de fabricación.

Cómo HQ Mount lo ejemplifica: Consideramos la sustitución de materiales como un incumplimiento de contrato. Nuestro control de calidad durante el proceso incluye comprobaciones de espesor e inspección final para garantizar que se cumpla la resistencia descrita en el informe estructural.

Conclusión:
Un soporte de montaje confiable es el resultado de ingeniería verificada, materiales de primera calidad, fabricación de precisión y auditorías transparentes. Estos cuatro puntos de inspección constituyen el marco para la debida diligencia. HQ Mount, como fabricante líder de soportes solares, desea garantizar que su sistema solar se asiente sobre una base de fiabilidad garantizada.

Preguntas frecuentes

P1: ¿Es un certificado de material prueba suficiente de calidad?
R: No. El certificado prueba lo que se compró, pero debe inspeccionar físicamente los soportes solares fotovoltaicos reales para verificar que se utilizó el espesor y el revestimiento de acero de montaje solar correctos.

P2: ¿Cuál es el problema si los orificios del soporte no se alinean perfectamente?
R: Provoca retrasos considerables. Los instaladores de sistemas solares pierden tiempo perforando o forzando el montaje de las piezas, lo que puede dañar el revestimiento y debilitar la estructura de soporte.

Q 3: Para el recubrimiento ZAM, ¿cuál es el detalle más importante?
R: El contenido de magnesio (Mg) (alrededor del 3%). Esto le confiere al recubrimiento su capacidad de autocuración, protegiendo de arañazos y cantos durante 25 años.

P4: ¿Cómo sabemos que el soporte es tan fuerte como dice el diseño?
R: El informe de diseño aprobado constituye su plano. Durante la inspección, debe verificar que el espesor real del soporte de montaje de acero coincida con las dimensiones especificadas en dicho informe.

Q5: ¿Podemos inspeccionar los soportes en su fábrica?
R: Sí, lo recomendamos. Facilitamos inspecciones externas y brindamos acceso completo a nuestra línea de producción y controles de calidad antes del envío.
