Abrazadera de montaje solar para tubo cuadrado: soluciones de sujeción solar para todos los presupuestos.
Aluminio con doble orificio • Perno en U o barra plana • Acero ZAM (menor costo) • Directamente del fabricante

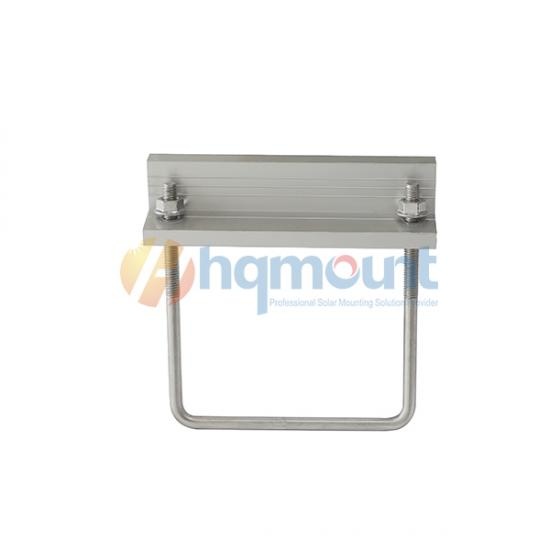

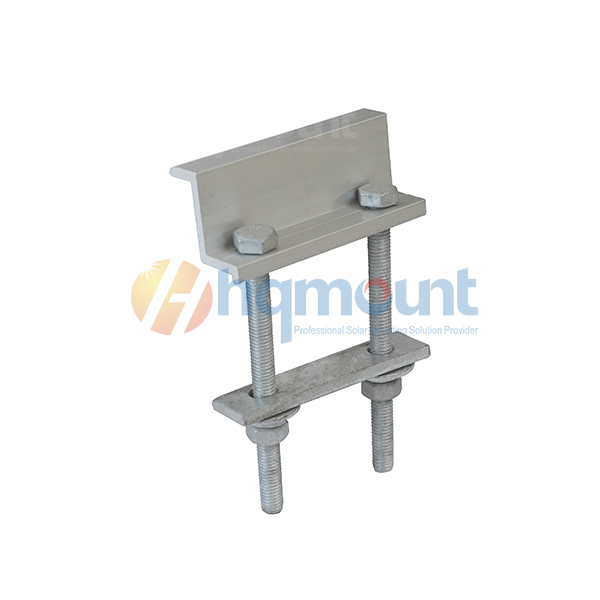

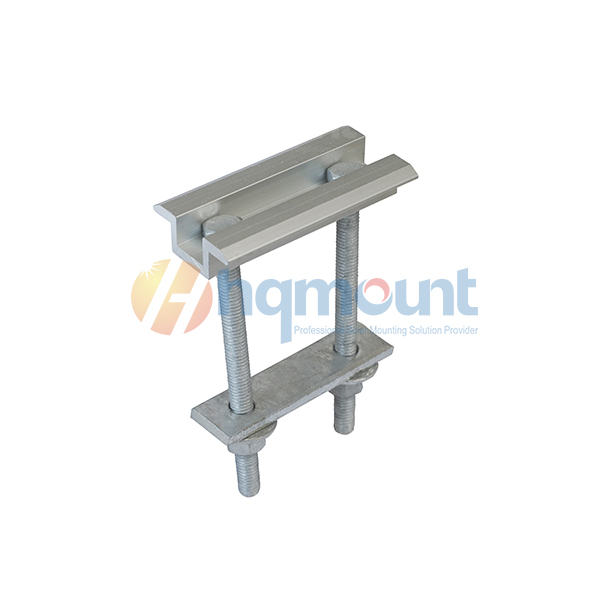

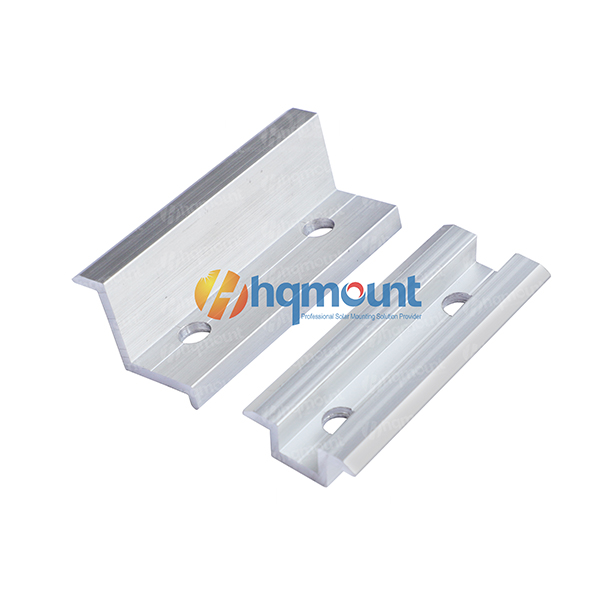

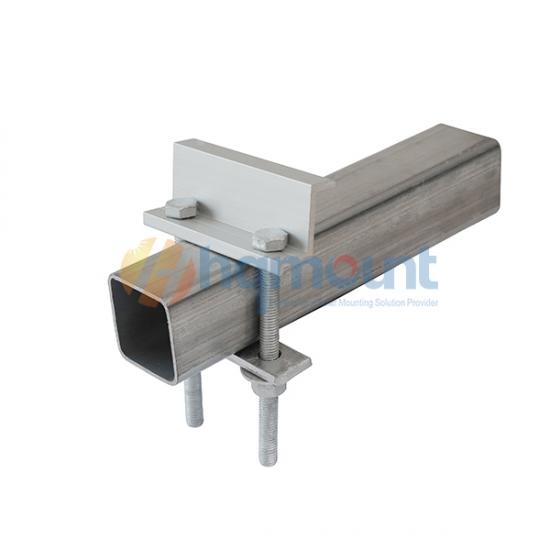

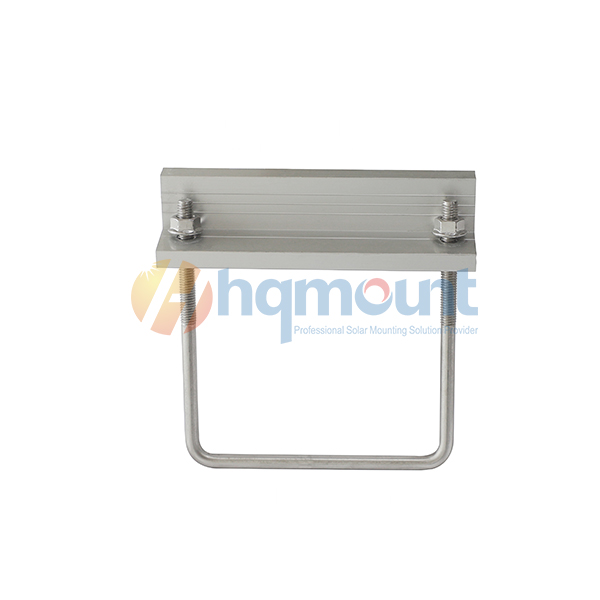

Solución 1 y 2
–

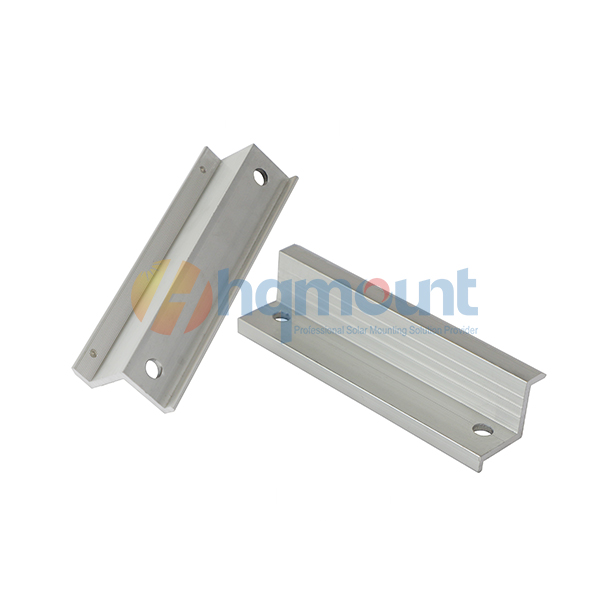

Fijación en la parte superior (abrazadera de aluminio de doble orificio)
Posición de fijación:
Panel solar montado en la parte superior del marco de tubo cuadrado.

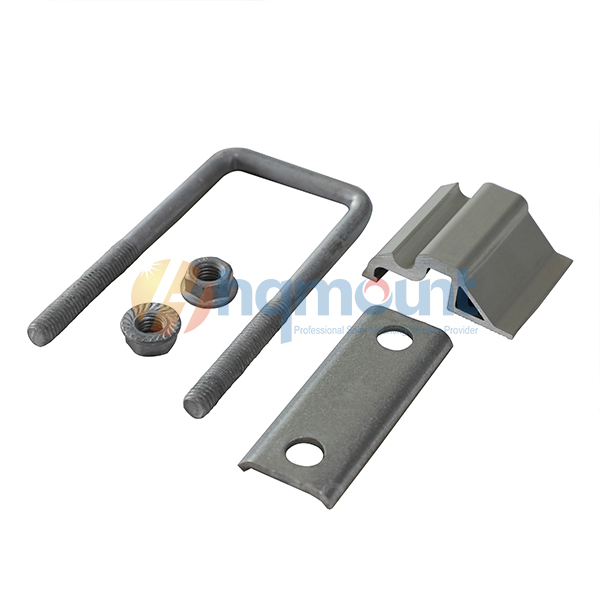

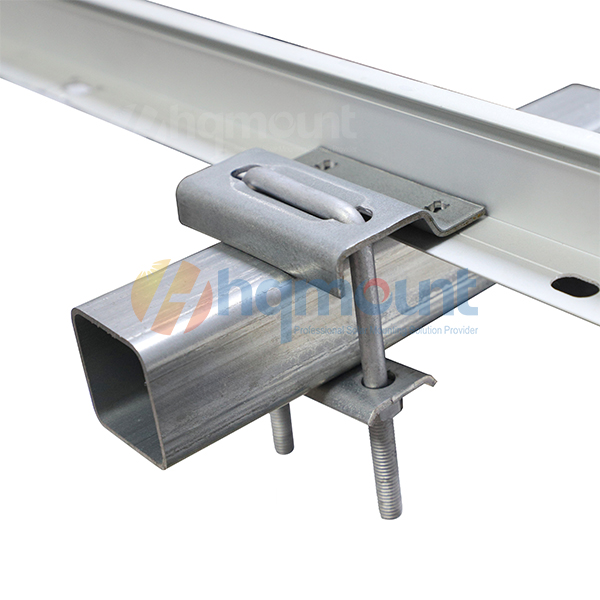

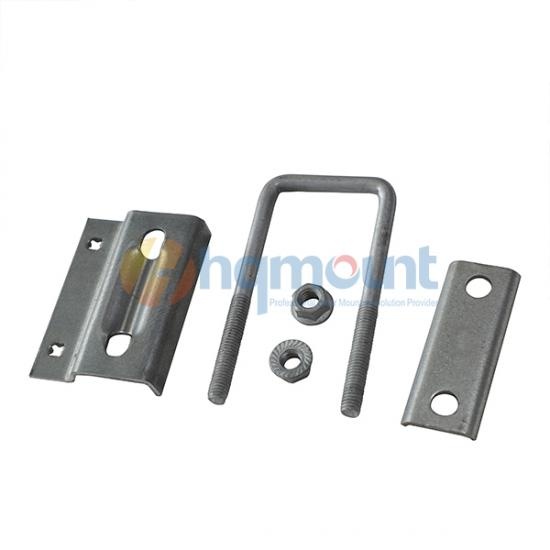

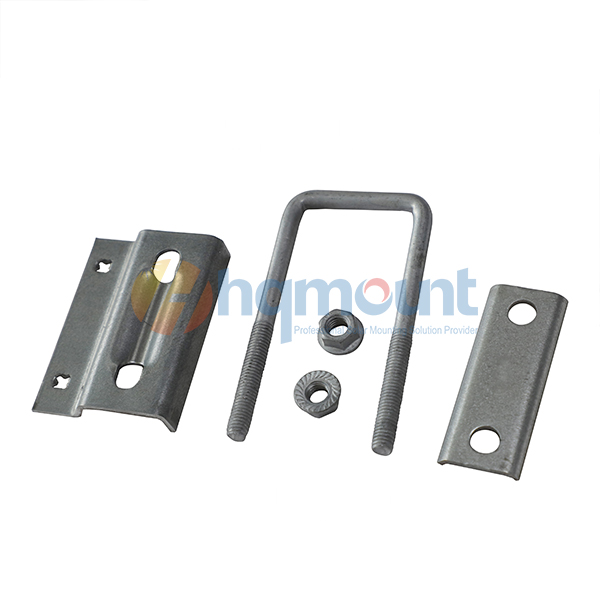

Solución 3
–
Fijación del lado inferior (acero ZAM)
–
Costo más bajo)
Posición de fijación:
Panel solar montado en la parte inferior del marco de tubo cuadrado (debajo del marco).
- Material: Acero recubierto con ZAM (S350GD+ZAM)
- Más rentable que el aluminio
- Resistencia a la corrosión de 2 a 6 veces superior a la galvanización estándar (SGS 4000H).
- Ideal para: proyectos con presupuesto ajustado, montaje oculto debajo del tubo.

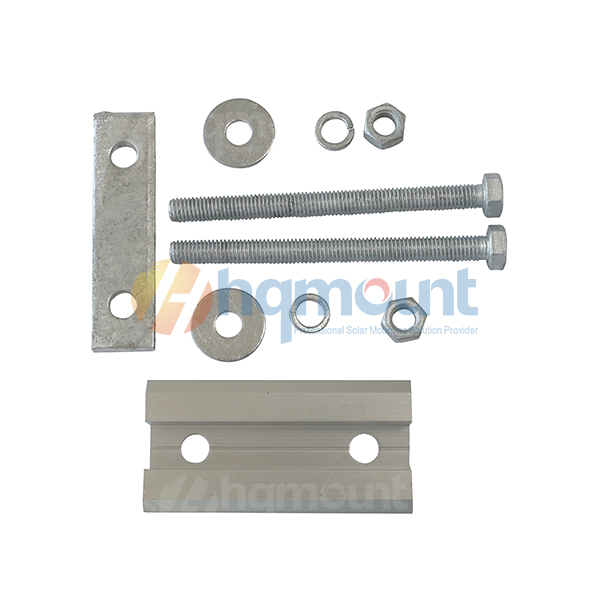

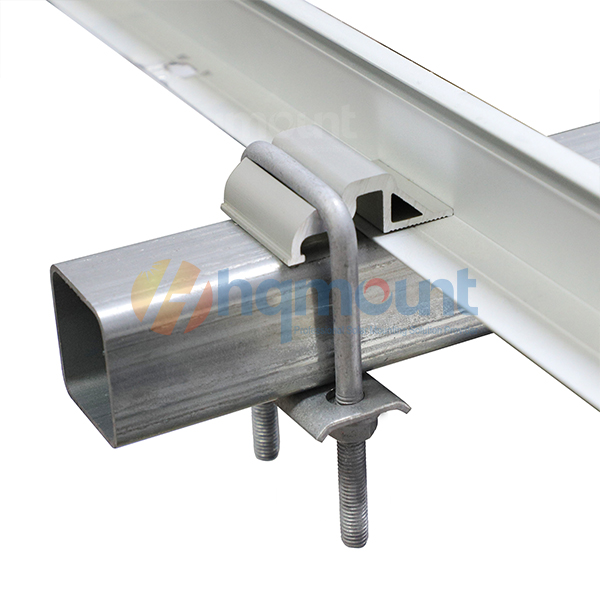

Solución 4
–
Fijación del lado inferior (parte superior de aluminio)
–
Diseño especial)
Posición de fijación:
El panel solar está montado en la parte inferior del marco de tubo cuadrado, pero con un componente superior de aluminio para una mayor resistencia a la corrosión.
- Diseño con parte superior de aluminio y abrazadera en la parte inferior.
- Combina la durabilidad del aluminio con la comodidad del montaje bajo el bastidor.
- Recomendado para: zonas costeras o donde se requiere montaje en la parte inferior, pero se prefiere el aluminio.
-
Acabado anodizado (AA10)
μ
metro)
¿Qué posición de montaje debería elegir?
|
Posición de fijación
|
Soluciones
|
Lo mejor para
|
Visibilidad del panel
|
|
Lado superior (panel superior)
|
Solución 1 y 2
|
Soportes de suelo estándar, fácil acceso
|
Panel visible sobre la estructura
|
|
Lado inferior (panel inferior)
|
Solución 3 (ZAM) o Solución 4 (Aluminio)
|
Proyectos estéticos, cocheras, perfil bajo, fijaciones ocultas
|
El panel queda por debajo o al ras del marco.
|
Tamaños de tubos cuadrados compatibles
✅ 40 × 40 mm ✅ 40 × 60 mm ✅ 40 × 80 mm
Disponemos de tamaños personalizados bajo petición. ¿Qué solución utiliza actualmente?

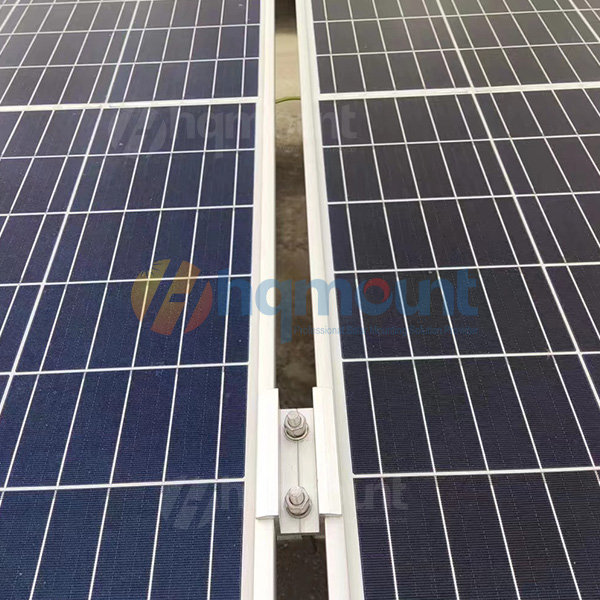

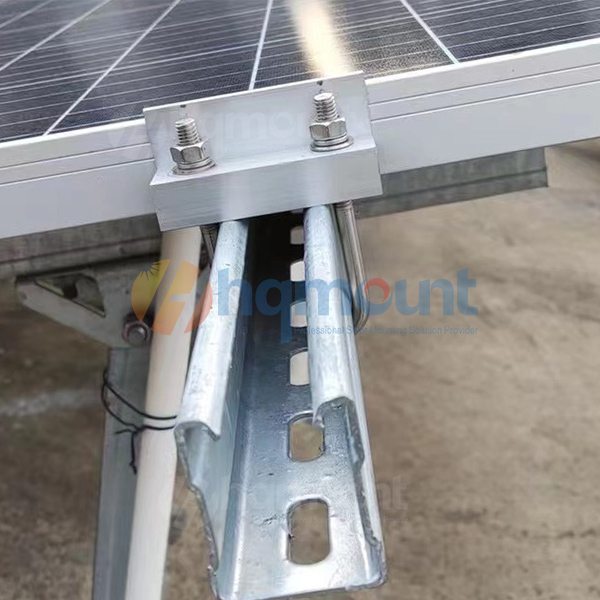

También es adecuado para planes de fijación de paneles solares en el suelo con perfiles de acero en forma de U. Las dos imágenes anteriores corresponden a un proyecto de HQ Mount en Oriente Medio, con longitudes disponibles de 80 mm y 100 mm.
