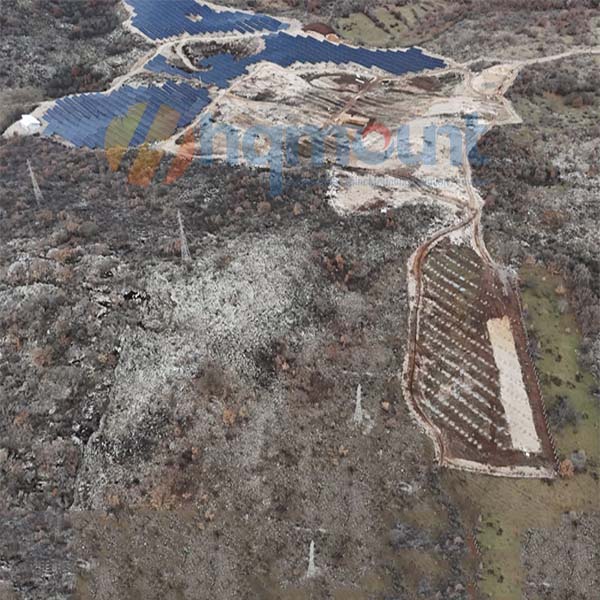

Estudio de caso del proyecto: Planta solar de 5,6 MW en terreno irregular con mucha nieve.

Sistema de estanterías de acero de un solo poste GT2 | Montaje HQ

Descripción general del proyecto

Desafío

El sitio presentaba dos dificultades principales:

• Grandes nevadas – requería un diseño estructural robusto sin sobredimensionar.

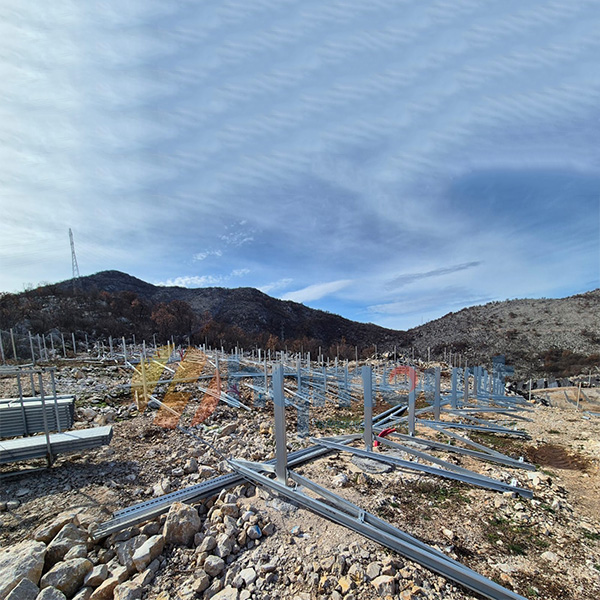

• Terreno irregular e inclinado – Los sistemas tradicionales de dos postes habrían requerido una extensa nivelación del terreno y cientos de cimientos adicionales.

El cliente necesitaba una solución que pudiera adaptarse a diferentes alturas de pilotes, manteniendo al mismo tiempo una instalación rápida y rentable.

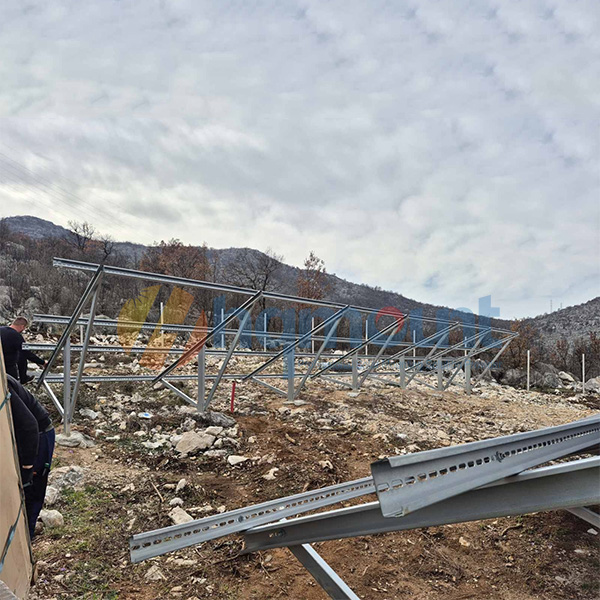

Solución: Sistema de poste único HQ Mount GT2

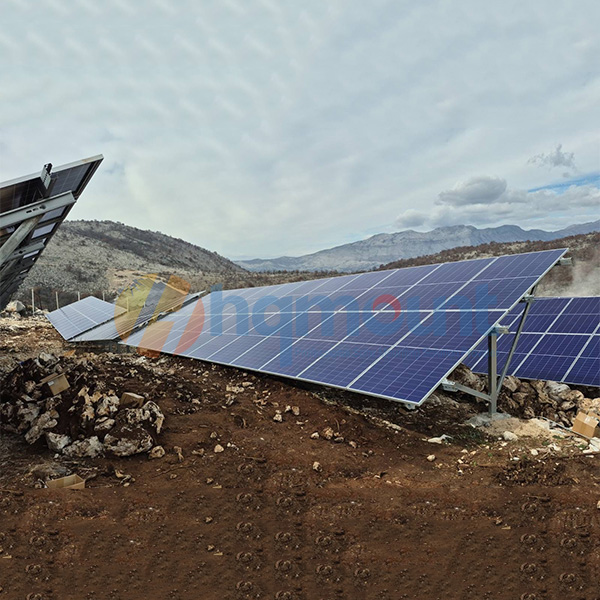

Conjunto de paneles solares de un solo poste por metro – Cada conjunto utiliza una sola cimentación, lo que reduce drásticamente el tiempo de movimiento de tierras e instalación de pilotes.

• pilote de anclaje solar ajustable – Los múltiples orificios en el poste permiten ajustar la altura sin necesidad de modificaciones, además de contar con componentes ajustables adicionales opcionales para variaciones extremas.
• Ingeniería a medida – Nuestro equipo interno calculó las cargas de nieve locales (superiores a 2,5 kN/m²). ² ) y diseñó la estructura para cumplir con los márgenes de seguridad del Eurocódigo.
• Prueba de preensamblaje en fábrica – Se construyó una maqueta completa en nuestras instalaciones para garantizar que todas las piezas encajaran perfectamente antes del envío.
• Abrazaderas de instalación rápida – El sistema patentado de rieles de montaje solar y abrazaderas de fijación de paneles eliminó la necesidad de perforar en el lugar de instalación.

Resultados y comentarios de los clientes

• Tiempo de instalación: Aproximadamente un 35 % más rápido que un sistema de dos postes comparable.
• Costo de la fundación: Reducción de casi el 40% (una pila por matriz frente a dos).
• Integridad estructural: Superó todas las pruebas de carga posteriores a la instalación.
• Satisfacción del cliente: “ Volveré a utilizar GT2 para futuros proyectos en terrenos difíciles. ”

¿Por qué GT2 es ideal para nieve abundante y terrenos irregulares?

• Menos fundaciones – Menos excavaciones, menos hormigón, menos tiempo
• Flexibilidad de altura – Cada poste se puede ajustar de forma independiente para adaptarse a la pendiente del terreno.
• Durabilidad del acero ZAM – Resistencia a la corrosión de 2 a 6 veces superior a la galvanización estándar (probado con SGS 4000H).
• Diseñado para cargas pesadas – Los cálculos personalizados garantizan la seguridad sin sobredimensionar las especificaciones.
• Entrega previamente probada – No hay sorpresas en el sitio

¿Tienes un sitio web con dificultades? Deja que ' acechar.

Nuestro equipo de ingeniería diseñará un sistema GT2 adaptado a las cargas de nieve y viento y a las condiciones del terreno de su zona.
