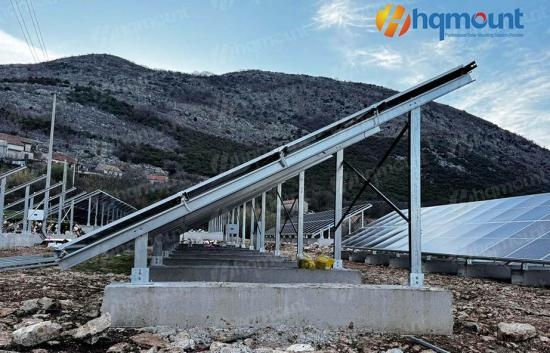

solar bipolar FV soporte de montaje en suelo
soporte de tierra bipolar se aplica para grandes comerciales y utilitarios PV sistema en no arenoso suelo, apto tanto para marco como sin marco módulo módulo instalación.
en doble suelo sistema, poste abierto se puede apilar en el suelo 1-2 metros por máquina de pilotes rápidamente, luego montando fácilmente el rejilla.
simplifica tu instalación y garantizar la seguridad de la estructura.
ventajas
1. perfil de poste único, ahorrando material costo;
2. instalación sencilla, ahorro de mano de obra
3. rotación horizontal y vertical disponible;
4. inclinación hacia adentro / apagado diseño, fácil de instalar;
5. alta anticorrosión, larga garantía.
visión de conjunto
articulo 1 2 3 4 5 6 7 8 9 descripción C120 Poste-2697mm C120 Polo-3902mm
C100 Haz-3200mm I82 Carril-4100mm empalme para I82 carril montaje de abrazadera de carril kit de abrazadera final 40mm kit entre abrazaderas 40mm tornillos M12 * 30 Cant. (PCS) 3 3 3 8 4 24 8 28 6
Aviso: sobre la dimensión para referencia solamente.
| articulo | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| descripción | C120 Poste-2697mm | C120 Polo-3902mm | C100 Haz-3200mm | I82 Carril-4100mm | empalme para I82 carril | montaje de abrazadera de carril | kit de abrazadera final 40mm | kit entre abrazaderas 40mm | tornillos M12 * 30 |
| Cant. (PCS) | 3 | 3 | 3 | 8 | 4 | 24 | 8 | 28 | 6 |
Aviso: sobre la dimensión para referencia solamente.
